Inizializzare array in funzione simulink

13 giu 2015, 16:12

Ciao ragazzi del forum.
è il mio primo messaggio
volevo chiedervi:
c'è un modo in Simulink per inizializzare un array prima dell'ingresso nel "blocco Function"???
quello che riporto è un banale contatore utilizzato come esempio .

function y = fcn(VALORE,ID)
y=zeros(1,2)
persistent contatore;

if isempty(contatore)
contatore=zeros(1,2)
end

if (ID==0)
return
end

y(ID) = contatore(ID)
contatore(ID) = contatore(ID) + VALORE

inizializzando l'uscita y all'interno della funzione significa che ogni volta che una nuova entità entra all'interno del blocco questa ricrea l'array y=zeros(1,2).

parte dell'uscita di tale funzione è:

y =
    55     0

contatore =
    60    36

y =
     0     0

y =
     0    36

contatore =
    60    39

io vorrei che tutti questi zero di inizializzazione non si vedano ogni volta perchè altrimenti li riporta anche nei grafici
grazieeee

5 Risposte

ask_raf
Molto attivo
Iscritto da
feb, 2015
Messaggi:
887
Re: Inizializzare array in funzione simulink
14 giu 2015, 19:36
Non sono sicuro di avere capito la tua domanda.

Quello che hai riportato:
```
y =
    55     0
contatore =
    60    36
y =
     0     0
y =
     0    36
contatore =
    60    39
```
è quello che appare sulla Command Window.

Ho provato a creare un semplice modello Simulink con un blocco "Function" e nei grafici (Sink) non vengono riportati i valori "y=0".

Vuoi che nella Command Window non vengano stampate le righe che seguono?
```
y =
     0     0
```
Se è solo questo il problema, basta aggiunger ";" all'istruzione di inizializzazione del vettore "y" nella funzione.

y=zeros(1,2);

In caso contrario, puoi pubblicare un'immagine del tuo modello Simulink (meglio sarebbe se potessi inserirlo, ad esempio, in DropBox o sito simile).

Hope this helps.
pabligno
Pochi posts
Iscritto da
giu, 2015
Messaggi:
6
Re: Inizializzare array in funzione simulink
14 giu 2015, 20:34
Ciao Ask_raf
grazie per la risposta.
Sul "punto e virgola" hai ragione ma era fatto apposta, per vedere i risultati.

Per il resto confermo che sono i risultati della Command Window.

Dai risultati mi aspetterei che entrambe le y (quindi sia y(1) che y(2)) aumentino senza tornare a zero come invece avviene.

Ti allego il file di Simulink..praticamente utilizzo Simulink e Simevents.

https://www.dropbox.com/s/rehmo6ueuibec6a/prova.slx?dl=0

grazie
pabligno
ask_raf
Molto attivo
Iscritto da
feb, 2015
Messaggi:
887
Re: Inizializzare array in funzione simulink
15 giu 2015, 01:09
Purtroppo non sono riuscito a "far girare" il tuo modello (io uso R2012a) per cui non sono in grado di "vedere" il comportamento anomalo che riferisci.

Ad ogni modo, la funzione che hai scritto sembra corretta.

Forse il problema è nei blocchi che precedono blocco "Function" (FIFO Queue, Get Attribute).

Come ho scritto nella risposta precedente ho creato un modello molto semplice con due blocchi "Constant" che generano i valori "VALORE" e "ID" in input ad un blocco "Function" che, a sua volta invia l'output ad uno "Scope".

Avendo aggiunto ";" in

y=zeros(1,2);

e

y(ID) = contatore(ID)

ed avendolo tolto in:

contatore(ID) = contatore(ID) + VALORE

Nella Command Window ottengo:
```
y =
     0     0
y =
     5     0
y =
    10     0
y =
    15     0
y =
    20     0
```
Lo "0" che compare è dovuto al fatto che l'output della funzione (y) è dichiarato come array (1x2) e nel modello fornisco un solo valore di input per "VALORE" e "ID".

Ho provato a far generare due valori ai blocchi "Constant" per "VALORE" e "ID" (rispettivamente:

VALORE = 5
ID = 1

VALORE = 3
ID = 2

ed ho ottenuto:
```
y =
     0     0
y =
     5     3
y =
    10     6
y =
    15     9
y =
    20    12
y =
    25    15
```
Per poter gestire 2 valori, ho dovuto modificare la seguente istruzione:
```
% if (ID==0)
if (~all(ID))
   return
end
```
A parte questo, il modello sembra funzionare.

Guardando i valori di "y" stampati nella Command Window ed il grafico dello "Scope" non vedo il comportamento anomalo che descrivi nella domanda.

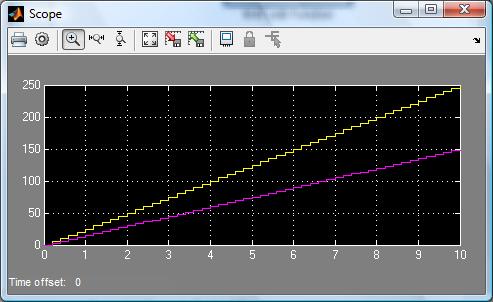

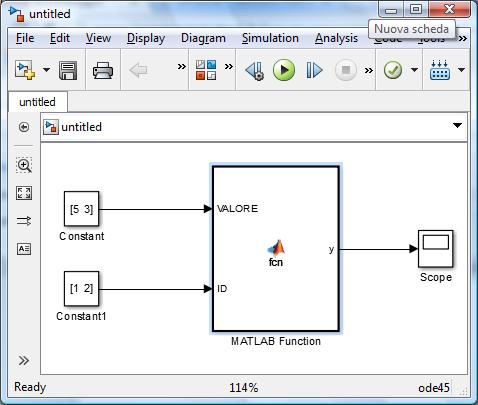

Di seguito l'immagine del modello e dello "scope".

Hope this helps.
Allegati:


pabligno
Pochi posts
Iscritto da
giu, 2015
Messaggi:
6
Re: Inizializzare array in funzione simulink
15 giu 2015, 20:21
Ciao ask_raf
di nuovo grazie per la risposta.
Con il solo Simulink effettivamente non dà problemi, i quali sorgono utilizzando sia Simulink che Simevents.
comunque ho risolto utilizzando una nuova variabile persistent di appoggio "y1" che poi passo alla y.
Riporto il codice, magari potrà esser utile a qualcuno.
```
function y = fcn(VALORE,ID)
y=zeros(1,2);

persistent start;
persistent y1;

if (isempty(start)&&isempty(y1))
    start=zeros(1,2);
    y1=zeros(1,2);
end

if (~all(ID))
   return
end

y1(ID) = start(ID);
y = y1
start(ID) = start(ID) + VALORE;
```
ottenendo:
```
y =
    40    30

y =
    45    30

y =
    50    30

y =
    50    33

y =
    55    33

y =
    55    36

y =
    60    36
```

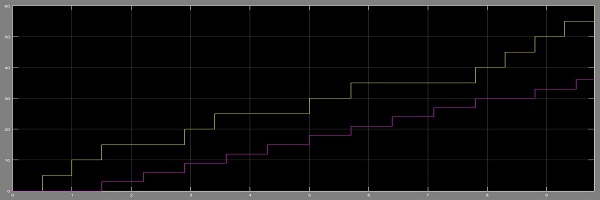

Riporto il grafico corretto ottenuto dopo la correzione:

Risultato corretto

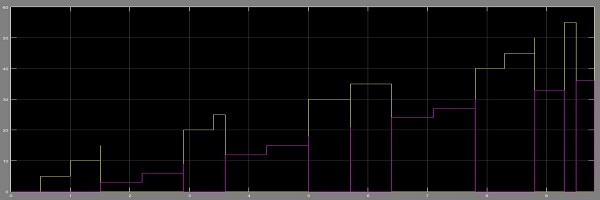

Questo invece è il risultato che ottenevo prima (motivo per il quale ho aperto la richiesta sul forum):

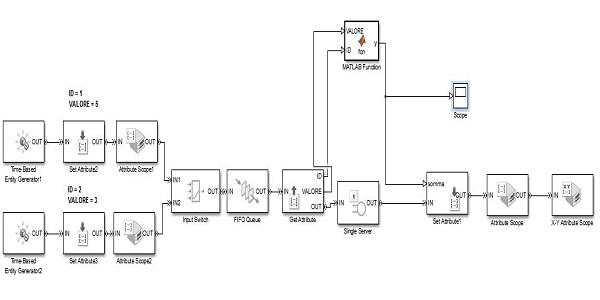

Invece per pura curiosità, questo è il file ".slx":

$questo è il mio grafo Simulink\Simevents$
questo è il mio grafo Simulink\Simevents
ask_raf
Molto attivo
Iscritto da
feb, 2015
Messaggi:
887
Re: Inizializzare array in funzione simulink
15 giu 2015, 22:21
Sono contento che tu sia riuscito a risolvere il problema

E' stato anche molto bello ed altruistico da parte tua pubblicare la soluzione!
