CONVERSIONE

37 Risposte - Pagina 3

• F

  fabriziof

  Pochi posts

  Iscritto da

  gen, 2022

  Messaggi:

  38

  Re: CONVERSIONE

  02 feb 2022, 10:08

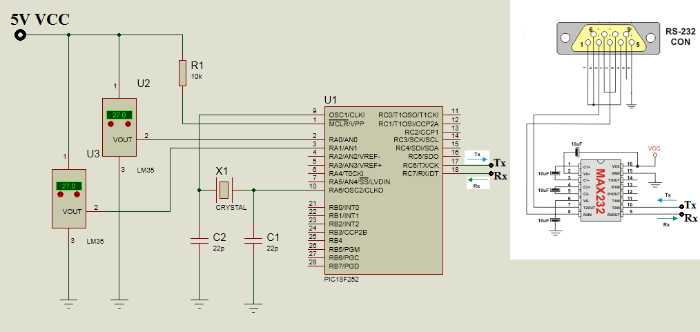

  Buongiorno a tutti. Ho appena trovato su internet la foto che allego. Ma per comunicare in seriale PIC-PC devo fare i ponticelli nel connettore seriale indicati nella foto? Se così fosse è per questo che non riesco a comunicare col pc

  ---

  Allegati:




•

  Weierstrass

  Utente Famoso

  Iscritto da

  feb, 2019

  Messaggi:

  2248

  Re: CONVERSIONE

  02 feb 2022, 10:20

  Ti servono a by-passare gli handshake. Se non usi l'handshake ti bastano i pin 2, 3 e 5
• F

  fabriziof

  Pochi posts

  Iscritto da

  gen, 2022

  Messaggi:

  38

  Re: CONVERSIONE

  02 feb 2022, 10:30

  Ma per ovviare il problema baud da risolvere con un oscilloscopio, potrei optare per la comunicazione half duplex?
• F

  fabriziof

  Pochi posts

  Iscritto da

  gen, 2022

  Messaggi:

  38

  Re: CONVERSIONE

  02 feb 2022, 11:52

  Half duplex non mi serve perchè devo poter trasmettere e ricevere da ambo le parti. Adesso, con l'ultimo settaggio di baud, riesco a ricevere dal PIC il carattere trasmesso da Terminal.ma non riesco a ricevere da Terminal il carattere trasmesso dal PIC; se ricevo credo che il settaggio di baud sia corretto, giusto?
•

  Weierstrass

  Utente Famoso

  Iscritto da

  feb, 2019

  Messaggi:

  2248

  Re: CONVERSIONE

  02 feb 2022, 12:20

  Sì è tutto a posto come baud.

  Per il PIC prova a mandare, senza leggere quello che arriva, lo stesso carattere (ad esempio 'A') esattamente ogni tre secondi (senza fare controlli per il momento). Su Hyperterminal dovresti riceverli
• F

  fabriziof

  Pochi posts

  Iscritto da

  gen, 2022

  Messaggi:

  38

  Re: CONVERSIONE

  02 feb 2022, 13:24

  While(TXIF == 1)
  {
  TXREG = 88;//x
  }
  Naturalmente abilitando la trasmissione, mandando questo ciclo while, non ricevo nulla....solo un carattere a caso mel momento dell'accensione del 5 volt
•

  Weierstrass

  Utente Famoso

  Iscritto da

  feb, 2019

  Messaggi:

  2248

  Re: CONVERSIONE

  02 feb 2022, 14:21



  TXEN= 1;
  while(1){
      TXREG = 88;
      Routine_Ritardo(3000);
  }


  O qualcosa del genere
• F

  fabriziof

  Pochi posts

  Iscritto da

  gen, 2022

  Messaggi:

  38

  Re: CONVERSIONE

  02 feb 2022, 16:49

  Ho provato ma nella finestra di ricezione di Terminal appare un carattere casuale sono nel momento dell'alimentazione della scheda
